1、參考標準：
GBT 18488.1-2015 《電動汽車用驅動電機系統 第一部分 技術條件》；
GBT 18488.2-2015 《電動汽車用驅動電機系統 第二部分 試驗方法》；
2、設備組成：
（1）機械臺架：用來安裝被試電機、測功機、扭矩傳感器、輔助支撐座、防護罩等；
（2）數字化變頻調速系統：用于對測功機進行轉速、扭矩控制；
（3）電機參數測量采集系統：包括電機測試系統的溫度、電參數等。
（4）雙向直流電源：用于給電機控制器供電
（5）工業控制計算機：用于對系統進行軟件控制，進行數據采集、儲存、計算、曲線繪圖、打印等；
3、試驗項目
1. 輸入電壓、電流
2. 輸出轉速、扭矩
3. 溫度
4. 溫升試驗
5. 扭矩轉速特性試驗
6. 電機及控制器整體效率測試
7. 再生能量饋電試驗(觀察被測電機發電電流)
8. 工作轉速測試
9. 電機與控制器過載能力
10. 額定功率測試
4、主要測量及顯示參數、范圍和精度
|
序號
|
測量參數
|
測量范圍
|
精 度
|
備注
|
|
1
|
電機轉速
|
0-15000r/min
|
±0.1%±1 個字
|
|
|
2
|
電機扭矩
|
0-3000N.M
|
±0.2%±1 個字
|
|
|
3
|
電機輸出功率
|
0-300kw
|
|
計算值，
轉速*扭矩/9549
|
|
4
|
驅動器輸入電流
|
0- 800A
|
±0.4%±1 個字
|
|
|
5
|
驅動器輸入電壓
|
0- 800V
|
±0.4%±1 個字
|
|
|
6
|
驅動器輸入功率
|
|
|
計算值，
電流*電壓/1000
|
|
7
|
驅動器電機總體效率
|
|
|
計算值，電機輸出功率/驅動器輸入功率
|

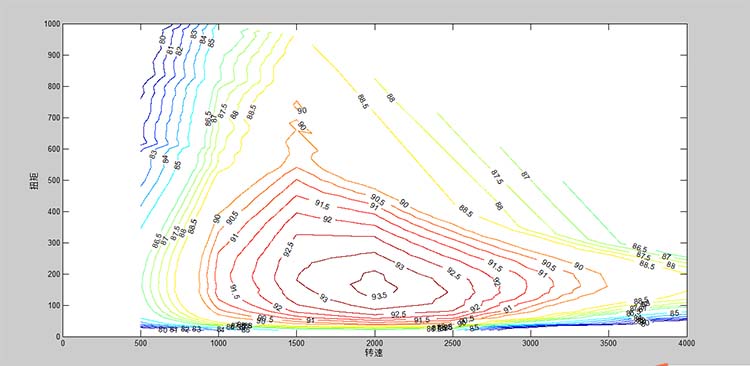

5、電機效率云圖
6、電機試驗臺照片

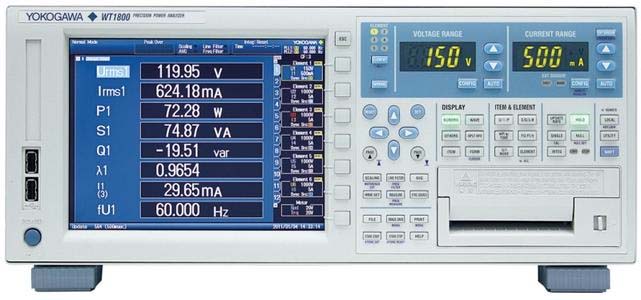

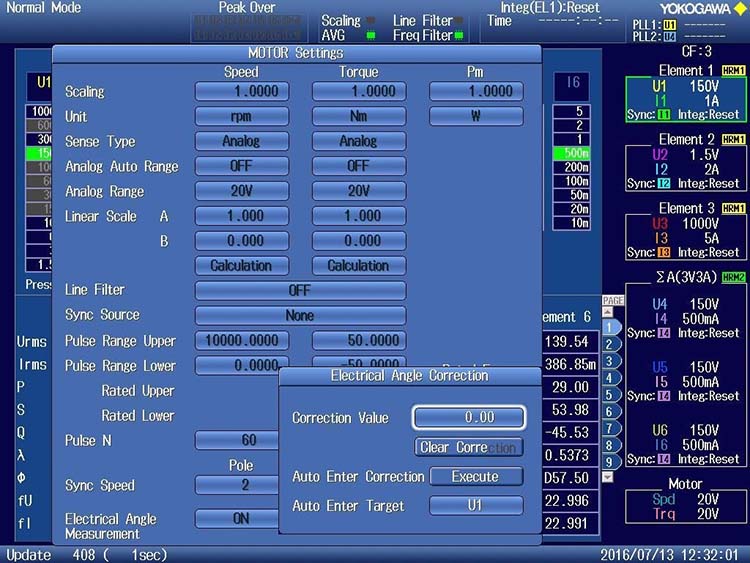

7、功率分析儀（選配件）
|
