1、參考標準：
MT/T 238.2-2008懸臂式掘進機 第2部分：型式與參數
MT/T 291.1《懸臂掘進機 傳動齒輪箱檢驗規范》出廠試驗
2、設備配置
|
序號
|
名稱
|
數量
|
備注
|
|
1
|
可控模擬負載器
|
1臺
|
額定功率：500千瓦
轉速在1485r/min時，可以加載100-500千瓦
|
|
2
|
計算機測試控制臺
|
1臺
|
數據自動記錄保存
測試參數:轉速扭矩功率溫度
|
|
3
|
溫度傳感器
|
4個
|
|
|
4
|
增速機
|
1臺
|
額定功率：500千瓦
|
3、試驗方法：
1、整機功率加載到額定功率的50%，觀察各處噪聲、油箱溫度、截割減速機溫度、密封情況，測量溫度。運轉2小時。
2、整機功率加載到額定功率的75%，觀察各處噪聲、油箱溫度、截割減速機溫度、密封情況，測量溫度。運轉1小時。
3、整機功率加載到額定功率的50%，觀察各處噪聲、油箱溫度、截割減速機溫度、密封情況，測量溫度。運轉0.5小時。
4、主要功能：
1、測試參數：轉速、加載扭矩、加載功率、溫度
2、打印試驗報告、打印試驗曲線
3、計算機屏幕顯示所有參數
4、動態曲線顯示
5、自動P I D數字控制，操作十分方便。
舉例： 在轉速1482rpm時，通過控制臺數字設定加載扭矩1288N.m后，可控模擬負載自動加載到1288N.m，此時加載功率為200kw。
功率=轉速*扭矩/9549=1482*1288/9549=200kw

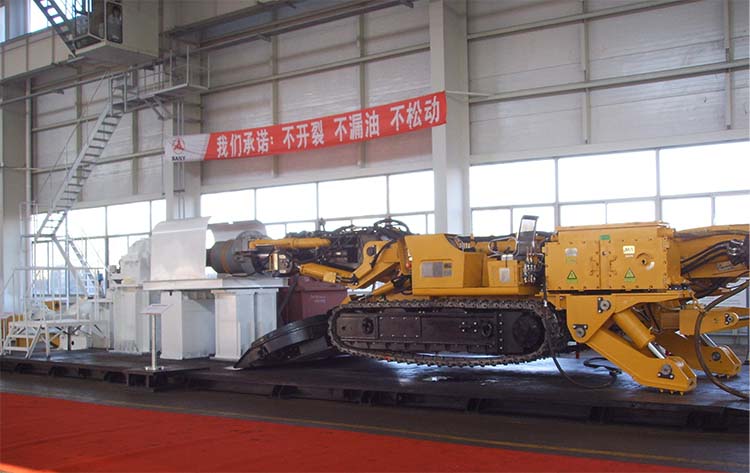

5、掘進機試驗臺照片：
|
